Резьбовая пробка М60×1: назначение и подбор
Резьбовая пробка М60×1 предназначена для контроля внутренней метрической резьбы. Рабочее исполнение выбирают по обозначению резьбы отверстия и требуемому виду контроля.
Параметры этого типоразмера
Номинальный диаметр резьбы: 60 мм
Шаг резьбы: 1 мм
Доступные поля допуска: 4H5H, 6H, 6G, 5H, 7H, 7G
Направление резьбы: Левое, Правое
Доступные исполнения: ПР, НЕ
Перечислены варианты подбора, а не состав одного комплекта. Поле допуска относится к контролируемой резьбе. Окончательное исполнение и комплектность согласуются по вашей документации.
Что указать для расчёта
Выберите поле допуска, направление и назначение в карточке. Укажите количество изделий, требования к документам и город доставки. Если нужный вариант не определён, передайте обозначение резьбы или чертёж — не подставляйте неизвестные параметры.
Цена по запросу. Стоимость изготовления, срок и условия поставки по России согласуются после уточнения требований. Наличие конкретного исполнения этой страницей не подтверждается.
Технические данные и документация
- Назначение
- Контроль внутренней метрической резьбы детали. Исполнения этой позиции: ПР / НЕ.
- Параметры детали
- Профиль М; номинальный диаметр 60 мм; шаг 1 мм. Поле допуска и направление выбираются выше; это не исполнительные размеры самого калибра.
- Нормативная база
- ГОСТ 24997-2004 — допуски калибров; ГОСТ 24939-81 — виды и применение; ГОСТ 2016-86 — технические условия. Конкретный стандарт конструкции и применимость требований уточняются по выбранному исполнению.
- Конструкция и комплектность
- Согласуются по сборочному чертежу и спецификации: вставка или насадка, ручка, отдельные рабочие стороны. ПР и НЕ не задают автоматически число изделий и ручек.
- Рабочая длина и габариты
- Согласуются по КД: нужен чертёж калибра с рабочими длинами, общей длиной и присоединительными размерами.
- Материал рабочих частей
- Согласуется по КД: нужна спецификация материала рабочих частей. Материал ручки указывается отдельно.
- Твёрдость рабочих частей
- Согласуется по КД: нужен чертёж и требование к термообработке с указанием метода контроля.
- Шероховатость Ra
- Согласуется по КД: нужен чертёж с требованиями к каждой контролирующей поверхности.
- Покрытие
- Согласуется по КД: нужны требования к покрытию или его отсутствию отдельно для рабочих частей и ручки.
- Документы
- С каждым калибром — паспорт изделия. Сертификат калибровки предоставляется по запросу.
Чертёж и ограничения применения
КД конкретной позиции не опубликована. Для размерной схемы нужен согласованный сборочный чертёж и чертежи рабочих частей. Ссылки на ГОСТ выше — нормативные карточки, а не чертёж изготовленного изделия.

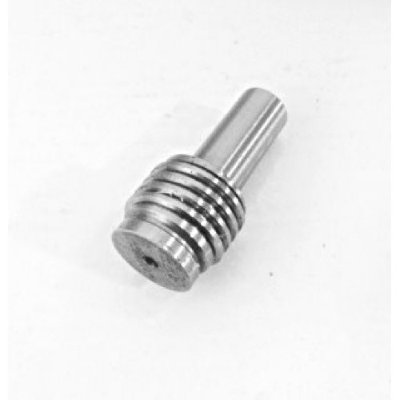

Передайте глубину отверстия, длину резьбы, доступ к ней и состояние детали относительно покрытия. Типовая фотография не подтверждает геометрию этого размера.
Запросить чертёж и согласование характеристик →
