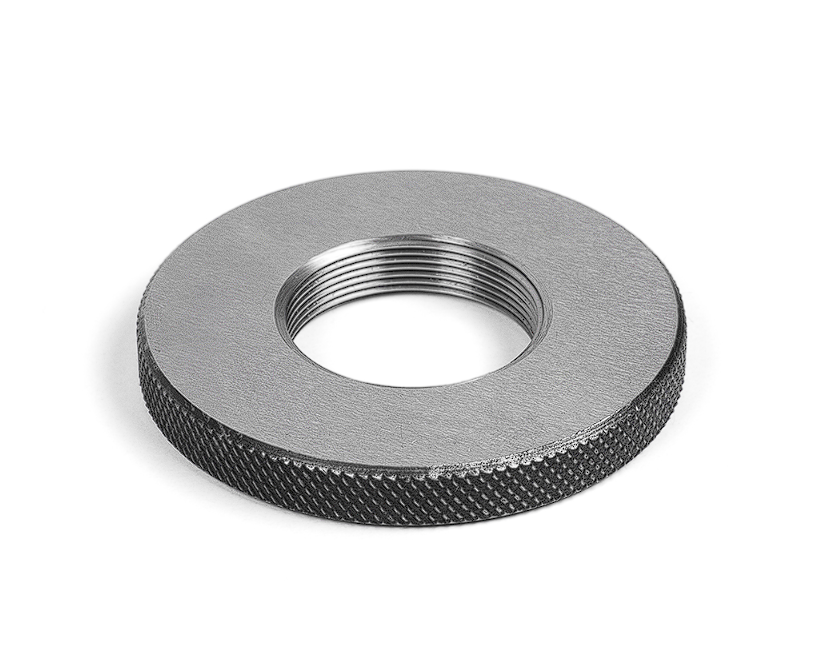

Проходное кольцо ПР
Рабочий калибр для проходного контроля наружной резьбы. В заказе укажите обозначение резьбы и поле допуска контролируемой детали, а не только диаметр кольца.
КвалитетПром · контроль наружной резьбы
Калибры-кольца резьбовые — подбор и изготовление
Резьбовой калибр-кольцо применяют для контроля наружной резьбы детали. Для подбора укажите диаметр и шаг, поле допуска наружной резьбы, направление, исполнение ПР или НЕ и количество. Ниже — метрический каталог и перенос выбранных параметров в расчёт.
Цена по запросу. Стоимость, возможность изготовления и срок согласовываются после рассмотрения требований. Нет точного обозначения? Опишите задачу в заявке.
Проходные ПР и непроходные НЕ: что выбрать
Непроходное кольцо НЕ
Рабочий калибр для непроходного контроля наружной резьбы. ПР и НЕ выполняют разные задачи и не заменяют друг друга. В заявке можно указать отдельное кольцо или комплект ПР + НЕ.
Правила применения и критерии приёмки определяют по применимому стандарту и документации на деталь. Справочное описание на странице не заменяет инструкцию по контролю.
Как выбрать резьбовое кольцо по чертежу: три проверки
- Проверьте, что контролируется наружная резьбаДля резьбы болта или вала подбирают рабочее кольцо. Для резьбового отверстия нужна рабочая резьбовая пробка, а для контроля самого кольца — контркалибр. Одинаковый размер не делает эти изделия взаимозаменяемыми.
- Сохраните полное обозначение, включая регистрВ записи М20×1,5–6g диаметр и шаг не заменяют поле допуска. Не переносите в заявку на кольцо 6H из обозначения внутренней резьбы сопрягаемой детали. Если в чертеже данных не хватает, передайте его на согласование.
- Разделите исполнение и количествоОдно кольцо НЕ и один комплект ПР + НЕ — разные строки заказа. Например, два комплекта ПР + НЕ включают два кольца ПР и два кольца НЕ. Проверьте также направление резьбы и требования к документам.
При замене существующего кольца приложите его маркировку и сведения о контролируемой детали. Назначение нового калибра согласуют по документации; внешний вид старого изделия не определяет все требования.
Какие параметры нужны для заказа кольца
| Параметр | Что указать |
|---|---|
| Профиль резьбы | М — метрическая; Tr — трапецеидальная. Для другого профиля приложите требования. Возможность изготовления уточняется при расчёте. |
| Диаметр и шаг | Номинальный диаметр и шаг в миллиметрах, например М20×1,5. Один диаметр без шага не задаёт полное обозначение. |
| Поле допуска детали | Обозначение из документации, например 6g для наружной метрической резьбы. Не подставляйте 6g автоматически, если оно не указано в чертеже. |
| Направление | Правое или левое. Для левой резьбы сохраните указание LH из обозначения. |
| Исполнение | Проходное ПР, непроходное НЕ или комплект ПР + НЕ. |
| Количество | Число отдельных колец или комплектов. Например, 2 комплекта ПР + НЕ — это 2 проходных и 2 непроходных кольца. |
| Дополнительные требования | Чертёж, применимые стандарты, требуемые сопроводительные документы, желаемый срок и город доставки. |
Пример обозначения в заявке
«Калибры-кольца М20×1,5, поле допуска наружной резьбы 6g, левое направление LH, комплект ПР + НЕ, 2 комплекта».
М20×1,5 задаёт профиль, номинальный диаметр и шаг; 6g — поле допуска детали; LH — левое направление; ПР + НЕ — состав комплекта.
Учебный пример, а не подтверждение складского наличия или цены. Нужные параметры берут из документации на вашу деталь.
Примеры размеров метрических резьбовых колец
В каталоге выберите размер, откройте карточку и уточните доступные параметры. Кнопка «Запросить расчёт» переносит выбранное изделие в заявку. Каталожная позиция сама по себе не подтверждает наличие на складе.
Приведённые позиции — примеры навигации, а не полный диапазон производства. Для трапецеидальной резьбы и изготовления по чертежу укажите отдельные требования.
Цена и порядок заказа резьбовых колец
Цена по запросу. На расчёт влияют профиль и обозначение резьбы, поле допуска, исполнение, количество и дополнительные требования. Публичная фиксированная цена и наличие для всех вариантов не заявляются.
- Передайте исходные данныеВыберите изделие в каталоге, заполните подбор или приложите описание задачи на странице расчёта.
- Согласуйте спецификациюПосле рассмотрения заявки уточняются параметры, возможность изготовления, стоимость, срок и документы.
- Подтвердите условия поставкиДо оплаты согласуются номенклатура и условия заказа. Общие условия размещены на странице «Доставка и оплата».
Вопросы о выборе и заказе резьбовых колец
Можно использовать одно кольцо для разных шагов или допусков?
Совпадение номинального диаметра не означает совместимость. Для заказа проверяют профиль, шаг, поле допуска, направление и исполнение. Не выбирайте ближайшую позицию вместо отсутствующего сочетания — передайте требования на индивидуальный расчёт.
Что делать, если непроходное кольцо навинчивается на деталь?
Не делайте вывод о годности по одному краткому описанию. Проверьте маркировку калибра, соответствие чертежу, состояние детали и инструмента; критерии оценки берите из применимой методики. При обращении укажите полное обозначение и наблюдаемый результат. Универсальное число допустимых оборотов для всех резьб здесь не задаётся.
Чем резьбовое кольцо отличается от пробки и контркалибра?
Рабочее кольцо используют для контроля наружной резьбы детали, рабочую пробку — внутренней. Контркалибр применяют для контроля соответствующего резьбового калибра, а не вместо рабочего кольца при проверке детали. Требуемый вид контркалибра выбирают по документации.
Достаточно ли указать только М20?
Для однозначного расчёта укажите шаг, поле допуска наружной резьбы, ПР или НЕ, направление и количество. Если в документации приведено сокращённое обозначение, отправьте чертёж — самостоятельно дополнять неизвестные параметры не нужно.
Что означает 6g в примере заказа?
В примере это поле допуска контролируемой наружной метрической резьбы детали. Оно не является универсальным выбором для всех колец: перенесите обозначение из чертежа или согласуйте требования перед изготовлением.
Можно запросить кольцо для левой резьбы?
Укажите левое направление в форме и сохраните LH в обозначении из документации. Возможность изготовления конкретного исполнения, цену и срок уточнят после рассмотрения заявки.
Какой ГОСТ относится к метрическим резьбовым калибрам?
ГОСТ 24997-2004 посвящён допускам калибров для метрической резьбы. Его область применения отсылает к ГОСТ 24939 по видам и правилам применения калибров. Нужный комплект стандартов и их применимость к конкретному заказу определяются техническими требованиями.
Какие документы приложить к запросу?
При наличии приложите чертёж детали или калибра, технические требования и обозначение применимых стандартов. Отдельно укажите требования к сопроводительным документам: их состав согласуется при расчёте.
Нужно ли оплачивать запрос на расчёт?
Отправка запроса не требует оплаты. Стоимость, сроки, спецификация и условия заказа согласовываются отдельно до оплаты.
Нормативные источники: ГОСТ 24997-2004 — допуски метрических калибров; ГОСТ 24939-81 — виды калибров; ГОСТ 16093-2004 — допуски метрической резьбы детали. Применимость и редакцию документов согласуют по требованиям заказа. Обновлено . Примеры не заменяют техническую документацию.

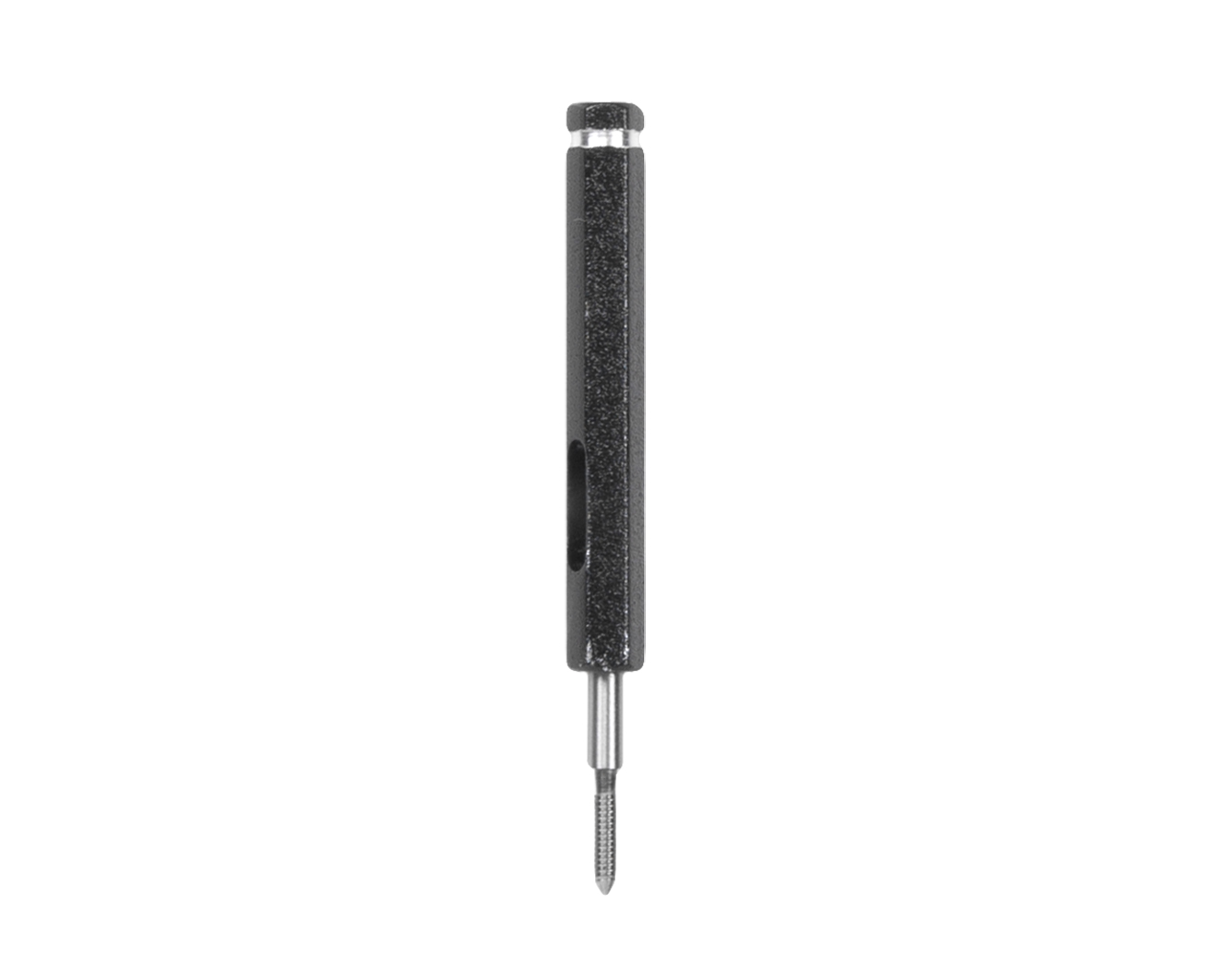

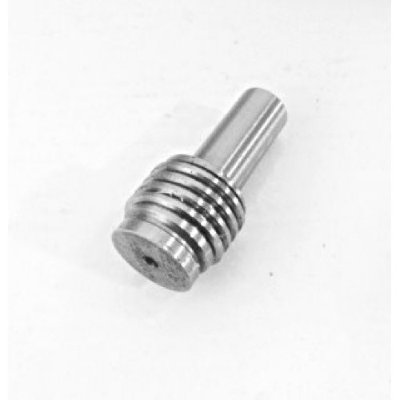

Нужно контролировать внутреннюю резьбу? Перейдите в раздел резьбовых пробок. Для контроля самого кольца смотрите резьбовые контркалибры.
